定時開關的工作原理

定時開關適用於電熱水爐、取暖器、路燈、廣告燈、霓虹燈等各種家用及工業電器的自動控制,是現代廣泛使用的電子產品之一。

工作原理如圖所示:合上電源開關sA,發光二極管vD2指示工作,由限流電阻R2電容c1降壓,二極管VD3整流,再由平衡對稱電容c2一c7濾波,在C7兩端獲取6v的直流電壓。一般獲得長定時都需使用較大電阻和電容的數值,但過大的電阻提供的電流可能不足以使二極管導通或導通後不能維持;加大電容又易造成漏電並影響定時精度。因此,可採用三極管發射結的反偏電阻作延時電路,反向電阻有一個顯著持點,就是外加反向電壓在-定範圍內變化則反向電流基本不隨反向電壓變化,即只有較理想的恆流特性。

由於發射結反向電阻較大,再加上VTl與VT2、VT3三極管輸入電阻串接,其電阻也較大,這樣可增長定時時間。接通電源時,電容c8上的電壓Uc8=oV、vTl、vT2、VT3均截止。vT4為C8提供恆定的充電電流,使Uc8趨線性增長。

為使vTl有足夠的帶負載能力,前線採用了複合管vT2、vT3。複合管的電流放大係數近似等於組成複合管的各三極管電流放大係數的乘積。這樣,要使按在複合管的發射極電路中的三極管VTl導通,只需供給複合管很小的基極電流就可以了。當vTl導通時,繼電器KM通電,觸點KM-1斷開。

定時開關價格如何?

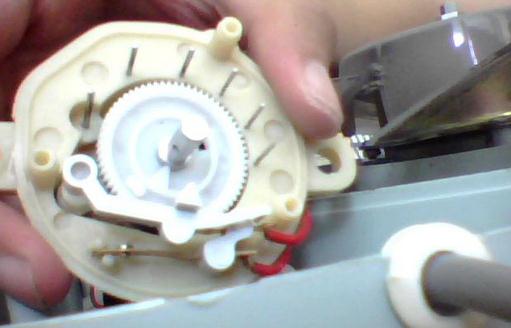

定時開關從功能和使用方法上分為機械式定時開關和電子式定時開關,機械式定時開關一般是由旋鈕、接觸簧片、彈簧、接觸輪、轉軸、油盒、阻力板組成,採用鐘錶原理進行定時通斷。

而電子式定時開關是一個以單片微處理器為核心配合電子電路等組成一個電源開關控制裝置,能以天或星期循環且多時段的控制家電的開閉。時間設定從1秒鐘到168小時,每日可設置20組,且有多路控制功能。一次設定長期有效。適用於各種工業電器,家用電器的自動控制,既安全方便又省電省錢。
